一、烘干滚筒
1、干燥滚筒采用耐磨耐高温钢板,由全自动埋弧焊机自动焊接而成使用寿命长,外部加硅酸纤维及不锈钢外饰,坚固美观。
2、专利设计的干燥滚筒内部叶片,结构、尺寸及分区更合理,骨料在滚筒内部与火焰充分热交换,提高热效率,减少热损失。
3、采用直连式减速机摩擦驱动方式,使得滚筒结构紧凑、运转噪音低、传动效率高,且调整方便;
4、干燥滚筒溜料槽采用高效测温仪,配合燃烧机温度控制系统自动控温,自动跟踪骨料温度,使得成品料出料温度更均衡。
二、搅拌系统
搅拌器采用轴装式行星减速机,高速端同步,电机皮带软驱动,搅拌轻松、可靠。搅拌臂、叶片、衬板采用高耐磨合金钢。独特的搅拌叶片排列设计使得搅拌效率及质量更高。搅拌器上配有添加剂(SMA)及再生料进料接口,可方便用户扩展添加剂设备及再生设备。
三、燃烧机
我司自主研发低压介质雾化燃烧机,智能的火焰控制专利技术,实现了风、油、压缩空气精准数字化控制及配比,燃烧更充分。燃烧机火焰形状匹配滚筒叶片排布设计,火焰与骨料热交换效率高,燃油消耗更低。一键启动,开机自检功能,使得操作简单,安全可靠。
四、振动筛
振动筛采用双振动电机驱动直线筛形式,振幅平稳,混仓率低。振动电机采用意大利品牌欧力卧龙,免维护,安全可靠,降低了设备故障率。筛网拉紧装置为抽屉式形式,使得更换筛网更加省时省力,可根据各种级配要求可快捷更换筛网。
五、布袋除尘系统
布袋除尘器安装在干燥滚筒上面,节省安装场地,降低热能损失。引风机采
用专用变频器控制,减少大功率电机启动对电网的冲击;风压及风量,通过变频器无极调速,节能降耗、降低噪音;滚筒前端配置有电子负压检测装置,自动检测滚筒负压,调整引风机风量,在保证燃烧机充分燃烧的情况下,减少热能的损耗及回收粉过量被吸走的情况。

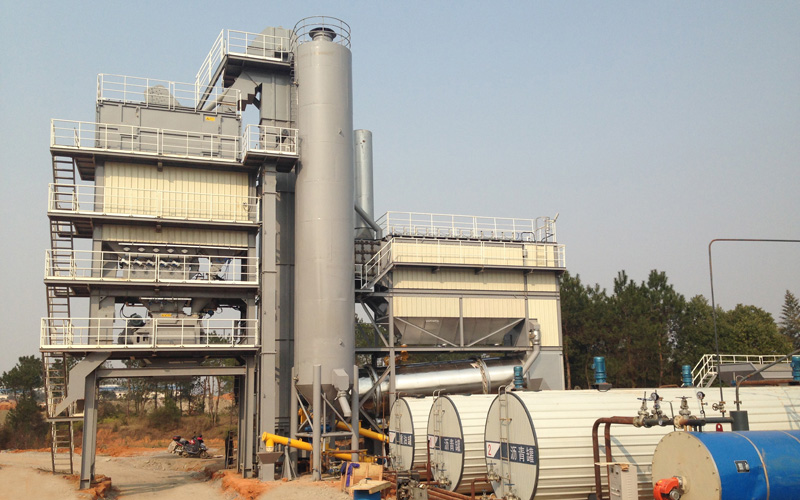

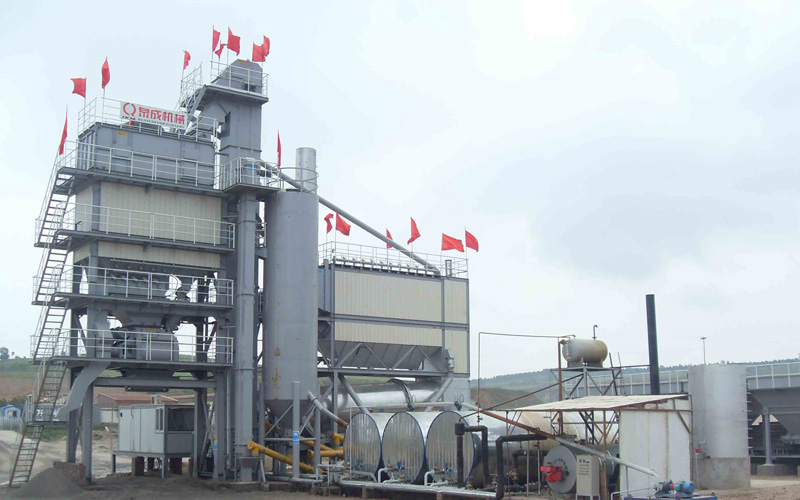

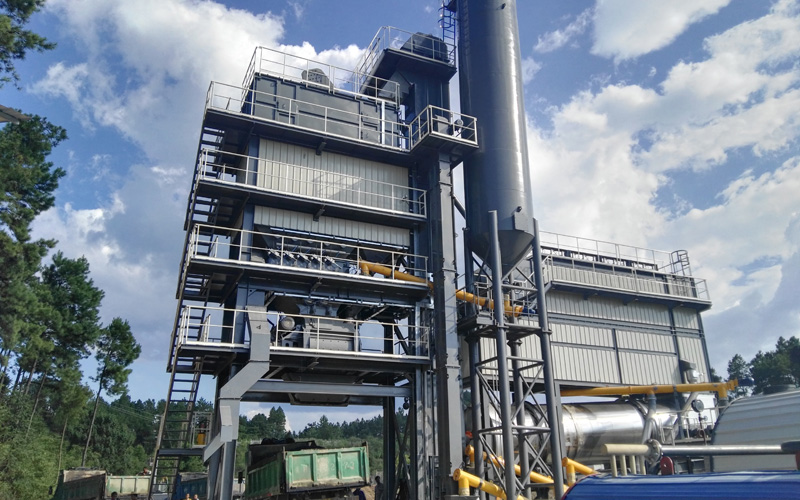

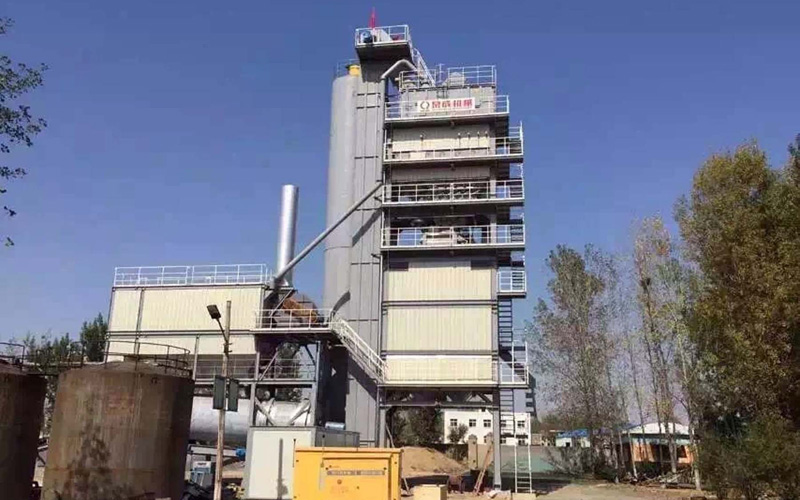

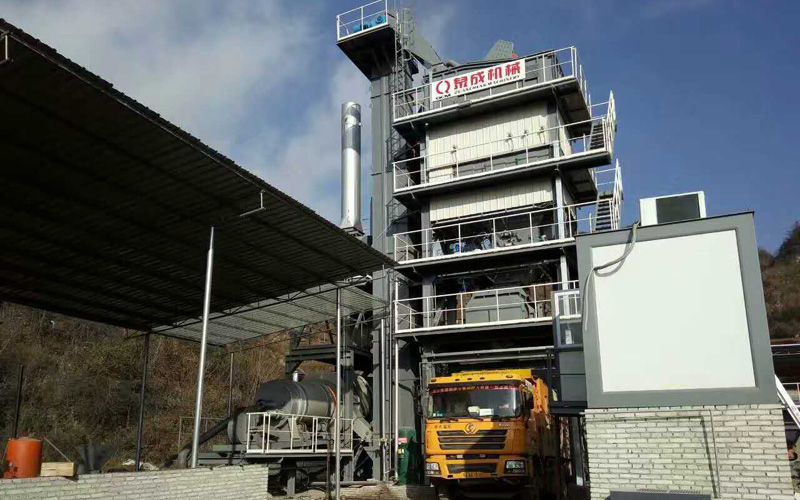

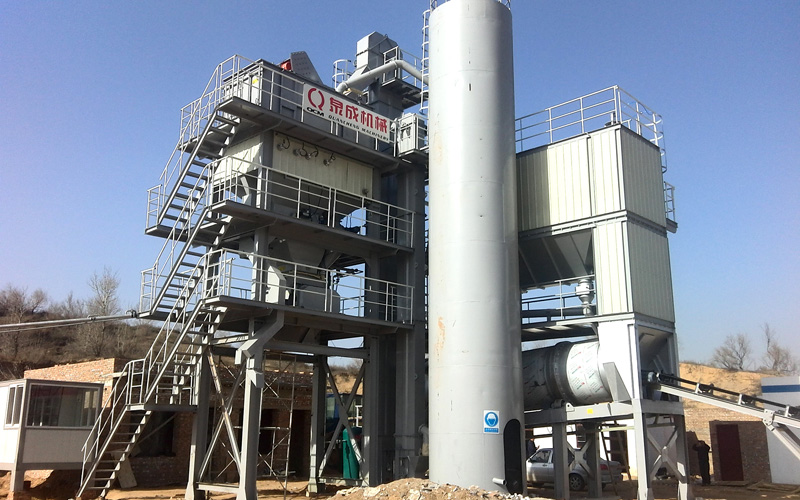

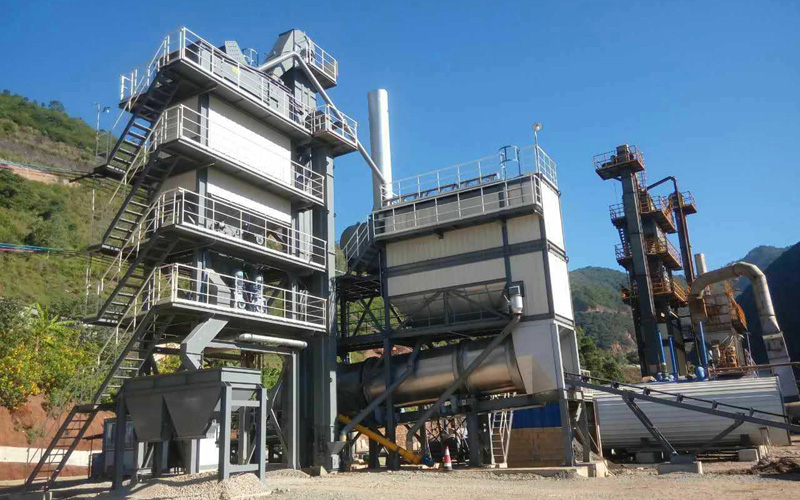

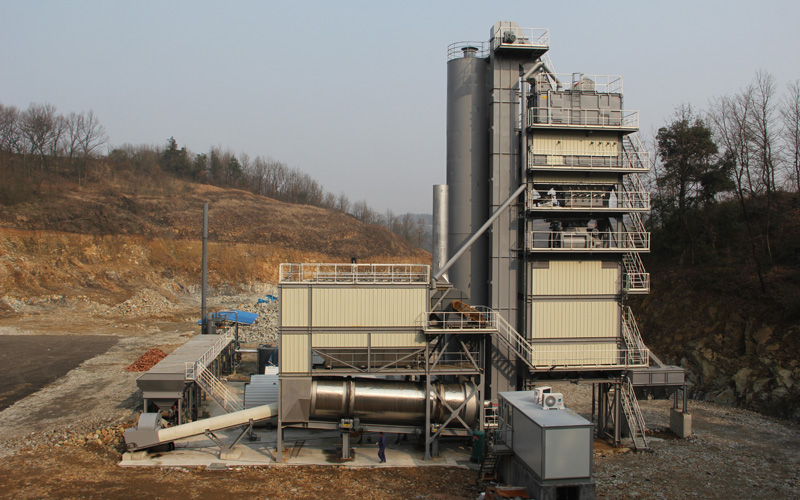

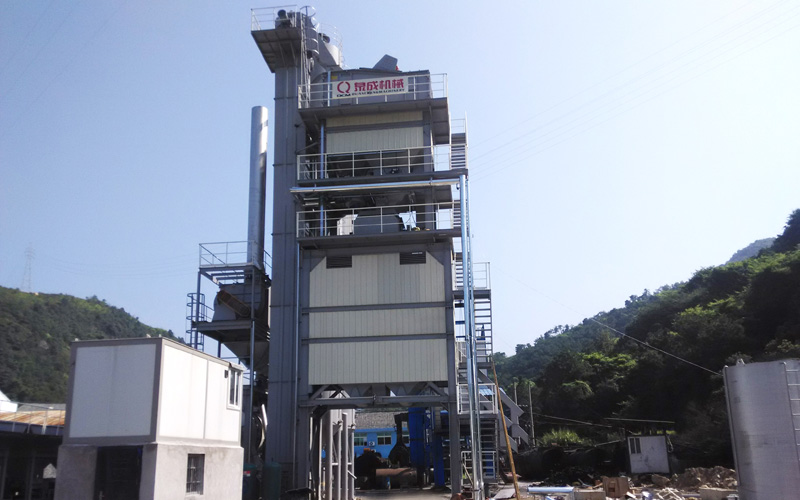

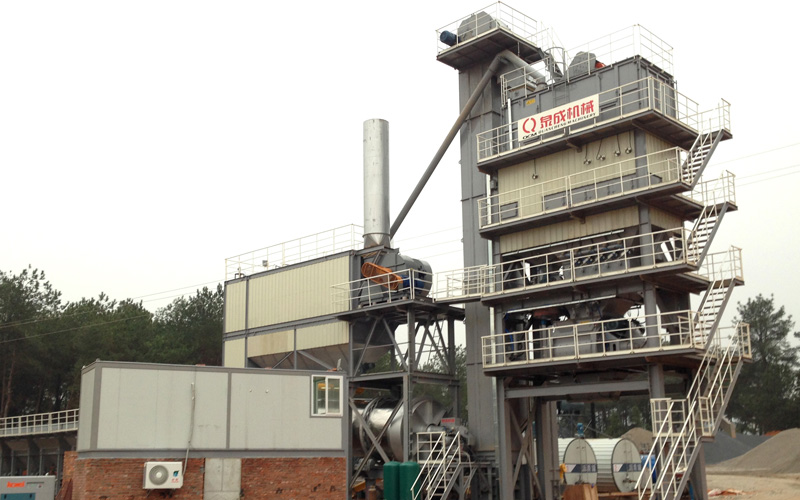

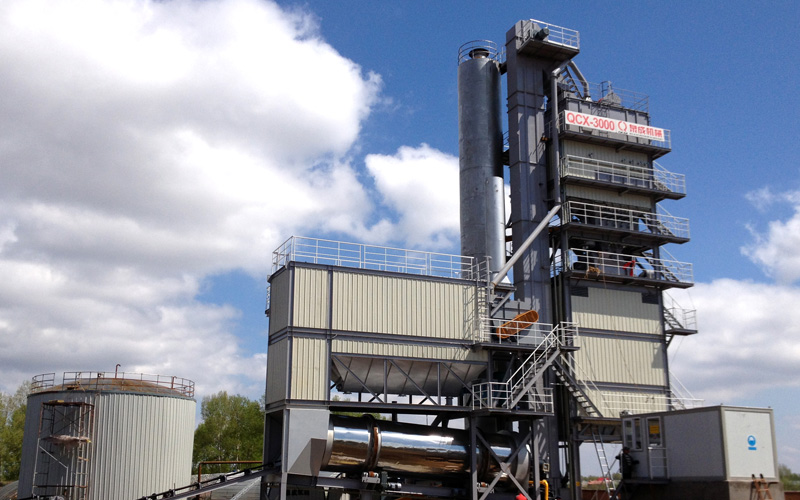

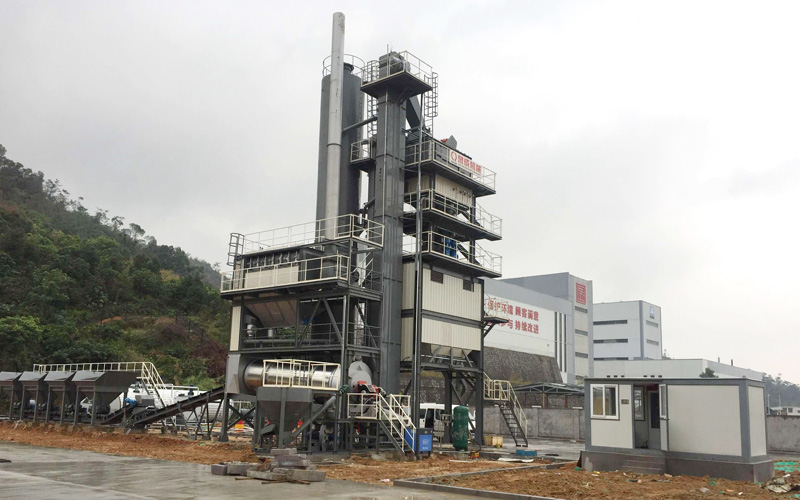

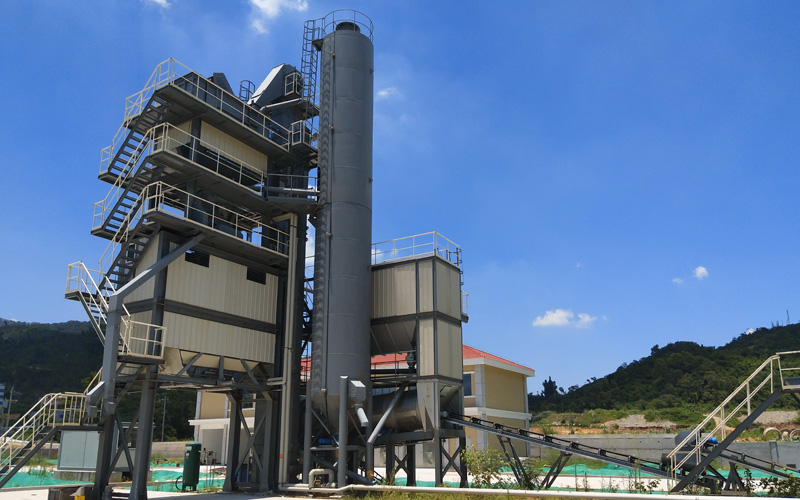

QC系列沥青混合料搅拌设备是我公司结合国内外先进技术研制而成的一款适合高速公路、市政工程、水利和机场的沥青碎石、沥青混凝土,沥青砂、改性沥青混合料等材料生产的搅拌设备。设备各项指标处于国内领先水平。
型号 | 生产能力 | 热料仓容量 | 搅拌缸能力 | 成品仓容量 | 静态计量精度 |
QC-600 | 48 t/h | 10m³ | 600kg | 30t/50t | 骨料:±0.4% 粉料:±0.2% 沥青:±0.2% |
QC-800 | 64 t/h | 10m³ | 800kg | 30t/50t | |
QC-1000 | 80 t/h | 15m³ | 1000kg | 50t/100t | |
QC-1200 | 96 t/h | 15m³ | 1200kg | 50t/100t | |
QC-1500 | 120 t/h | 25 m³ | 1500kg | 50t/100t | |
QC-2000 | 160 t/h | 40 m³ | 2000kg | 100t/200t | |
QC-3000 | 240 t/h | 50 m³ | 3000kg | 100t/200t | |
QC-4000 | 320 t/h | 70m³ | 4000kg | 100t/200t |
